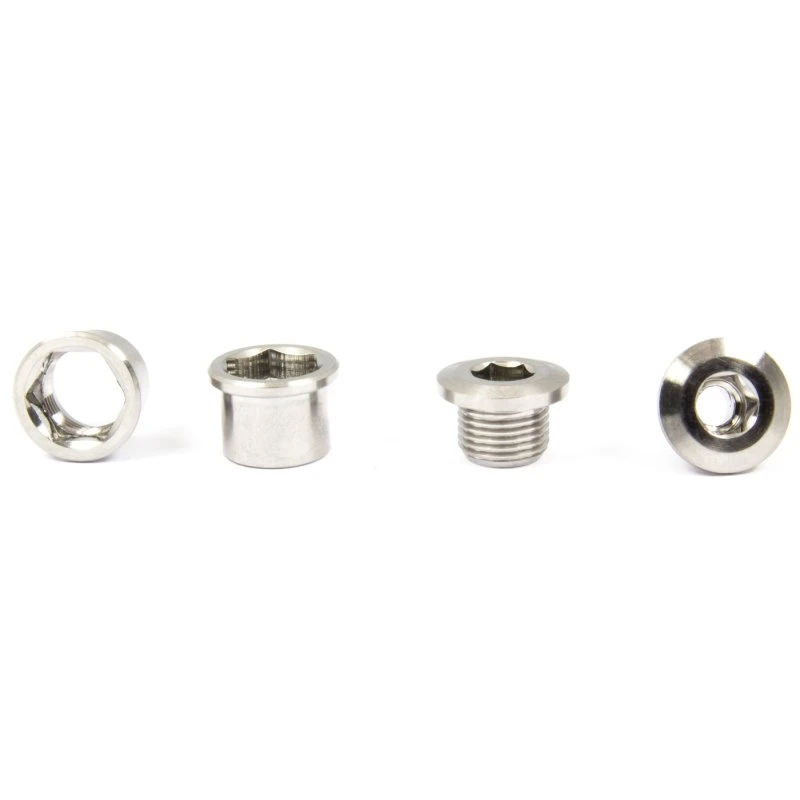

TB Kettenblatt-Schraube + Mutter – Titan

Belastbare Kettenblattschrauben aus Titan

Um einerseits besonders leichte und andererseits extrem haltbare Bauteile fertigen zu können, wird ein äußerst belastbares Material benötigt. Titan vereinigt die beiden scheinbar unvereinbaren Gegensätze von hoher Zugfestigkeit auf dem Niveau von Stahl mit einem unschlagbar niedrigen Gewicht auf perfekte Art. Dies sind optimale Voraussetzungen, um ohne Funktionseinschränkungen Gewicht sparen zu können, weshalb sich Titan in der Luft- und Raumfahrt bereits seit längerer Zeit etabliert hat und insbesondere auch an sicherheitsrelevanten Teilen zum Einsatz kommt. Die Kettenblattschrauben können somit aufgrund ihrer Eigenschaften auch problemlos an hoch belasteten Positionen z.B. zur Montage von Kettenblättern verwendet werden.

Da sich die Kettenblattschrauben von Hersteller zu Hersteller mitunter stark unterscheiden, empfiehlt es sich die vorhandenen Schrauben vor der Bestellung genau auszumessen und die passenden Kettenblattschrauben auszuwählen. Bitte hierzu die u.a. Angaben zu Längen und Durchmessern beachten.

Material: Titan Grade 5
Zugfestigkeit: 895-1000 N/mm²
Lieferumfang: 1 Schraube + Mutter

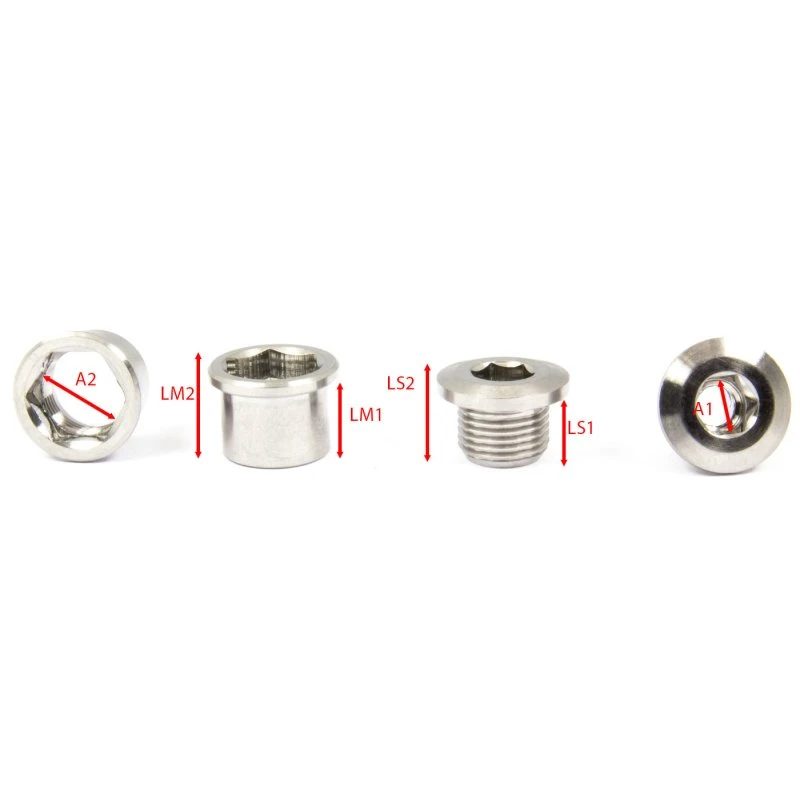

Werkzeugaufnahme A1 – A2: Innensechskant 5 mm – 8 mm

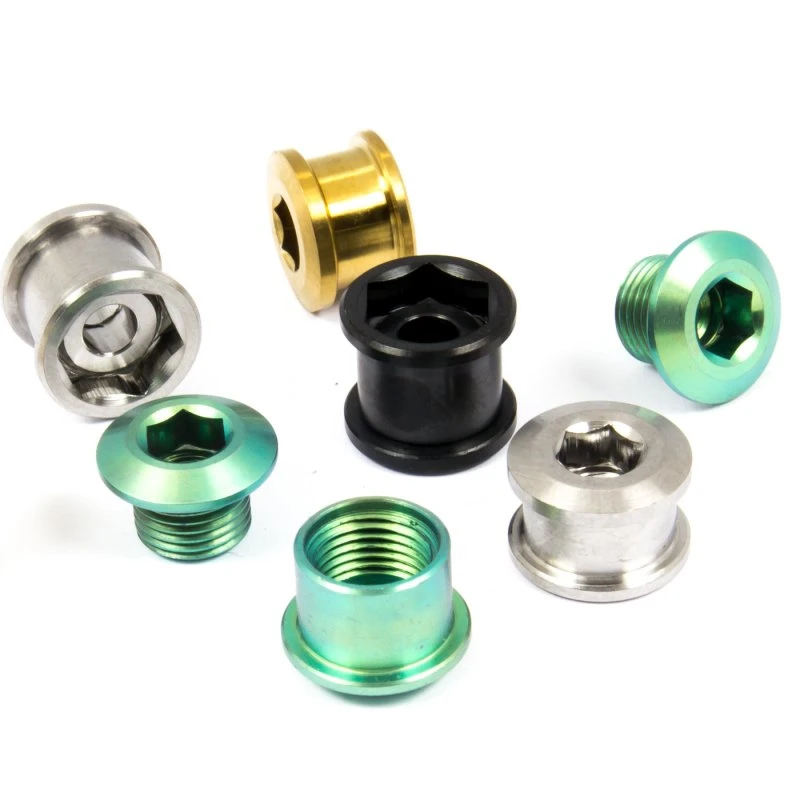

Farben: Natur (Silber) / Schwarz / Gold (nitriert)

Version mit langen Hülsen:

Gewindelänge Schraube (ohne Kopf) – LS1: 6,0 mm
Gewindelänge Schraube (mit Kopf) – LS2: 8,0 mm
Höhe der Mutter (ohne Kopf) – LM1: 6,5 mm
Höhe der Mutter (mit Kopf) – LM2: 8,5 mm
Gewicht (Schraube): 1,40 g
Gewicht (Mutter): 1,50 g
Gewicht (Gesamt): 2,90 g

Version mit kurzen Hülsen:

Gewindelänge Schraube (ohne Kopf) – LS1: 4,5 mm
Gewindelänge Schraube (mit Kopf) – LS2: 6,5 mm
Höhe der Mutter (ohne Kopf) – LS1: 4,5 mm
Höhe der Mutter (mit Kopf) – LS2: 6,0 mm
Gewicht (Schraube): 1,80 g
Gewicht (Mutter): 1,10 g
Gewicht (Gesamt): 2,90 g

Version ohne Hülse:

Gewindelänge Schraube (ohne Kopf) – LS1: 6,0 mm
Gewindelänge Schraube (mit Kopf) – LS2: 8,0 mm
Gewicht (Schraube): 1,40 g

Lieferumfang:
1 x Schraube + Mutter
