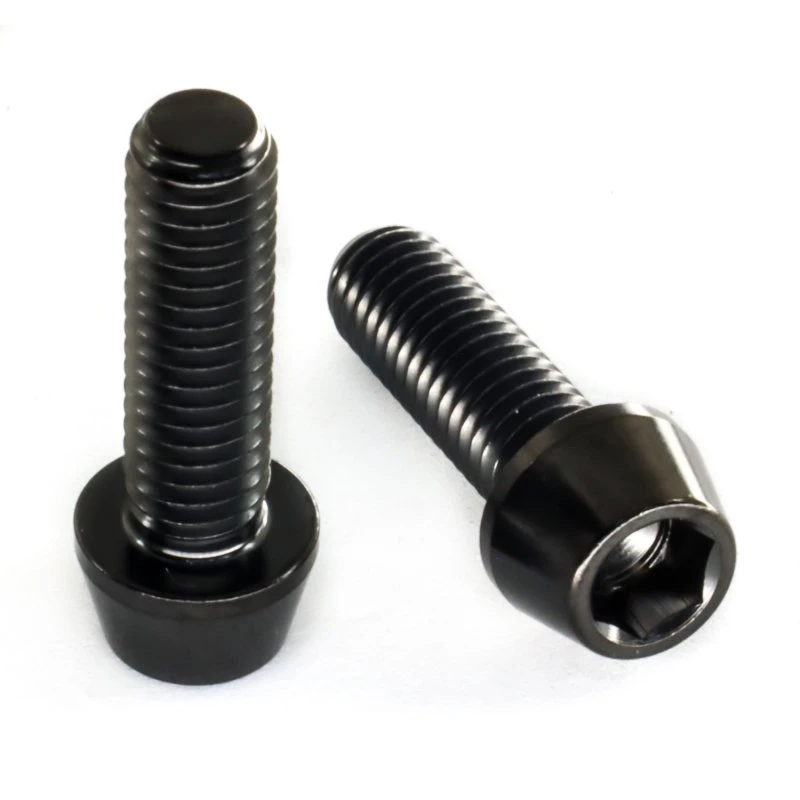

Titan Schrauben – Innensechskant Konischer Kopf – Schwarz

Extrem leichte und zugfeste Titanschraube

Titan kann durch eine Vielzahl von positiven Eigenschaften überzeugen, wozu unter anderem eine gute Korrosionsbeständigkeit und eine hohe Zugfestigkeit zählen. Durch sein gegegnüber Stahl ca. 40% geringeres Gewicht eignet sich Titan demnach optimal zur Herstellung von exklusiven Leichtbauteilen, ohne das Zugeständnisse bei der Haltbarkeit oder der Zuverlässigkeit eingegangen werden müssten. Aus Titan gefertigte Bauteile und Schrauben können daher durchaus auch in Bereichen mit Sicherheitsrelevanz anstatt der originalen Teile aus Stahl eingesetzt werden. Bei einer Zugfestigkeit, die über der von gewöhnlichen 8.8er Stahlschrauben liegt, kommt eine Titanschraube nur auf ca. 60% des Gewichts, wodurch sich mitunter eine erhebliche Gewichtersparnis realisieren lässt. Die in verschiedenen Gewindedurchmessern und unterschiedlichen Längen erhältlichen Schrauben mit konischem Kopf (ähnlich DIN 912) besitzen zur sicheren Übertragung des Anzugsdrehmoments ein Mitnahmeprofil mit Innensechskant.

Gewindedurchmesser: M4 / M5 / M6 / M8
Material: Titan Grade 5 (Ti6Al4V – 3.7165)
Gewichtsersparnis gegenüber Stahl: ca. 40%
Farbe: Schwarz
Maximales Anzugsmoment:

• M4: 3,5 Nm
• M5: 6,9 Nm
• M6: 11,0 Nm
• M8: 28,3 Nm

Zugfestigkeit: 895-1000 N/mm²
Gewindelänge: max. 25 mm (bei Schrauben bis 25 mm Länge durchgehend)

Gewichte nach Länge:

Durchmesser
Länge		M3	M4	M5	M6	M8	M10x1.25	M10x1.5
	10 mm		0,80 g	1,46 g	2,20 g
	12 mm			1,68 g
	13 mm			1,70 g
	14 mm			1,80 g
	15 mm		0,96 g	1,90 g	2,70 g	5,50 g
	16 mm				3,00 g
	18 mm		1,28 g	2,10 g	3,10 g
	20 mm		1,40 g	2,20 g	3,20 g
	25 mm			2,50 g	3,60 g
	30 mm			2,90 g	4,30 g
	35 mm				4,90 g
	40 mm				5,50 g
	45 mm				6,00 g
	50 mm				6,20 g
	55 mm
	60 mm
	70 mm
	80 mm
	90 mm

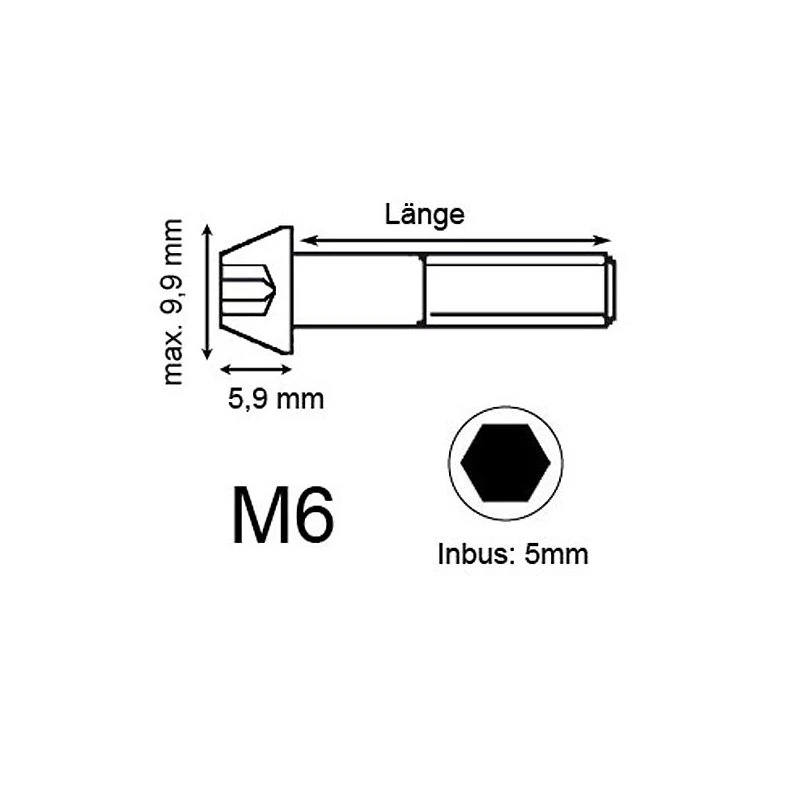

	Schlüsselweite	Kopfdurchmesser	Kopfhöhe
M4	3 mm	7 mm	4 mm
M5	4 mm	8,7 mm	5 mm
M6	5 mm	9,9 mm	6 mm
M8	6 mm	12,7 mm	8 mm

Achtung: Wir empfehlen dringend, Deine Schrauben vorher richtig auszumessen. Wie Du das machst erfährst Du in unserem Tutorial – Schrauben richtig messen.

Lieferumfang:
1 Schraube
